鑄鐵井蓋圖集02S515

02S515圖集全稱為《排水檢查井》，是關于排水檢查井的標準圖集，以下是其相關介紹：

基本信息

? 圖集編號：02(03)S515，其中03表示2003年局部修改版。

? 主編單位：北京市市政工程設計研究總院。

? 開本：16開。

適用范圍

? 管道類型：適用于一般城鎮市政及水質條件滿足城鎮排污條件的工業與民用建筑室外無內壓的圓形排水管道。

? 地質條件：如用于濕陷性黃土、膨脹土等不良地質場地時應根據有關規范和規程別做處理；用于地震設計烈度為9度及9度以上地區時，也應另做處理。

主要內容

? 檢查井類型：包括圓形、直線、三通、四通、異型三通、扇形、豎槽式跌水、階梯式跌水等雨污水檢查井，以及小直徑管線上的戶線檢查井、閘槽井、沉泥井等。

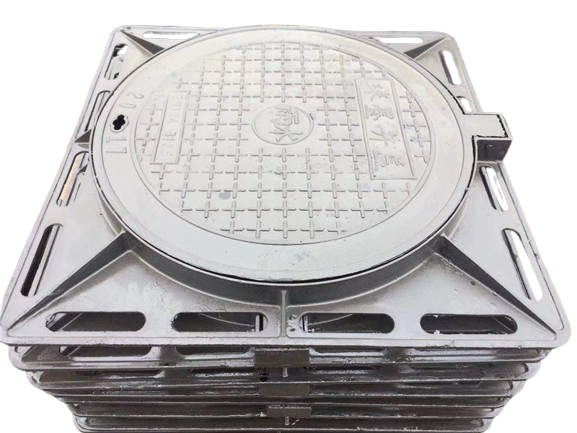

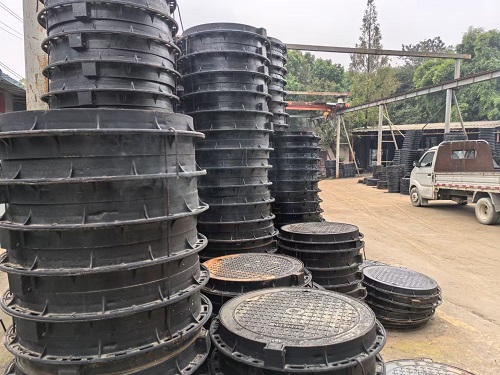

? 井蓋相關：車行道一般采用重型防盜鑄鐵井蓋，人行道復合材料井蓋、井座采用輕型。

? 尺寸及配筋：井筒內徑有φ700、φ800兩種。井室為混凝土的檢查井按蓋板頂覆土厚度0.8m≤hs≤2m、0.4m≤hs≤0.8m及2.0m≤hs≤4.0m三種荷載工況設計兩種等級井室尺寸及配筋；井室為磚砌體的檢查井按蓋板頂覆土厚度0.8m≤hs≤2m、2.0m≤hs≤4.0m兩種荷載工況設計兩種等級井室尺寸及底板配筋。

? 材料要求：砌體墻體材料中，燒結普通磚強度等級為mu15，混凝土普通磚強度等級為mu20，砌筑砂漿為m10水泥砂漿。預制蓋板強度等級為c30；鋼筋混凝土井墻及底板強度等級為c30，抗?jié)B等級p6；素混凝土井強度等級為c25；墊層混凝土強度等級為c15。

鑄鐵井蓋圖集02s515：標準化設計與應用解析

鑄鐵井蓋作為城市基礎設施中的重要組成部分，不僅在功能上承擔著保護地下設施的作用，同時也對城市美觀、道路安全及交通流暢性產生著深遠的影響。在眾多鑄鐵井蓋設計標準中，鑄鐵井蓋圖集02s515無疑是一款廣泛應用的標準圖集。本文將對其設計特點、標準規范以及實際應用進行深入解析，幫助讀者全面了解其優勢與使用場景。

一、什么是鑄鐵井蓋圖集02s515？

鑄鐵井蓋圖集02s515是一款由國家或地方標準制定的鑄鐵井蓋設計圖集。它通過對井蓋的尺寸、形狀、承載能力等方面進行統一規范，確保井蓋在不同環境下的使用安全性與耐久性。圖集內容通常包括了井蓋的結構設計、施工圖以及材料要求，適用于不同類型的道路、橋梁、街道等區域。

二、鑄鐵井蓋圖集02s515的設計標準

鑄鐵井蓋圖集02s515的設計標準嚴格遵循國家及行業規定，具有以下幾個顯著特點：

1. 材質要求

鑄鐵井蓋一般采用球墨鑄鐵或灰鑄鐵作為主要材料，球墨鑄鐵的強度和韌性較高，能夠有效抵抗外部負荷，延長井蓋使用壽命。在鑄鐵井蓋圖集02s515中，標準明確了井蓋所需的鑄鐵材料的性能指標，確保井蓋具備良好的抗壓性、抗腐蝕性以及耐磨性。

2. 尺寸與負載能力

根據不同使用場景，鑄鐵井蓋的尺寸和承載能力在圖集中做了詳細規定。常見的井蓋規格包括直徑500mm、600mm、800mm等，負載能力從輕型、中型到重型不等，滿足不同道路和環境的需要。圖集中的設計會根據使用場景如城市道路、橋梁、工業區等進行細分。

3. 結構設計

井蓋的結構設計要保證井蓋能有效分散外部負荷，防止發生裂縫或變形。在圖集中，井蓋的結構設計考慮了荷載、交通流量以及氣候條件等因素，確保其在高負荷和長期使用下仍能保持穩定性能。

4. 安全性與防盜設計

為提高公共安全，鑄鐵井蓋圖集02s515還強調了井蓋的防盜設計。例如，圖集中特別推薦了帶有鎖閉裝置的井蓋設計，防止井蓋被盜造成的安全隱患，尤其是在重要的交通和商業區域。

三、鑄鐵井蓋圖集02s515的應用領域

鑄鐵井蓋圖集02s515因其標準化設計和出色的性能，廣泛應用于多個領域，包括但不限于以下幾個方面：

1. 城市道路與街道

鑄鐵井蓋廣泛應用于城市道路和街道的交通基礎設施中。在這些區域，井蓋通常需要承受較大的交通荷載，鑄鐵井蓋的高強度和良好耐久性使其成為首選材料。

2. 工業園區與商業區

在工業園區和商業區，井蓋不僅要承受較高的負荷，還需具備較好的抗腐蝕性，以適應復雜的工業環境。鑄鐵井蓋圖集02s515根據不同使用需求提供了不同的規格，適應性極強。

3. 住宅小區與園林綠化

在住宅小區或園林綠化區，井蓋的外觀設計和環境融入也顯得尤為重要。圖集02s515提供了美觀、實用的井蓋方案，能夠與周圍環境和諧融合，同時滿足承載要求。

四、鑄鐵井蓋圖集02s515的優勢

鑄鐵井蓋圖集02s515相較于其他類型井蓋，具有以下幾個明顯的優勢：

1. 高強度與耐用性

鑄鐵井蓋采用優質鑄鐵材料，具有良好的抗壓、抗沖擊性，能夠承受高負載的車輛通過，且在惡劣的氣候條件下也能保持穩定的使用性能。

2. 良好的耐腐蝕性

由于鑄鐵材料的優異防腐特性，鑄鐵井蓋在長期的使用過程中能夠有效抵抗雨水、鹽分等腐蝕性物質的侵蝕，延長井蓋的使用壽命。

3. 符合國家標準

鑄鐵井蓋圖集02s515嚴格按照國家和地方標準設計，具有高度的規范性，確保了產品的質量和可靠性。在實際施工過程中，使用此類標準化圖集可以減少設計和施工的復雜性，提高工程效率。

4. 美觀性與安全性兼?zhèn)?/strong>

鑄鐵井蓋不僅具備高強度和耐用性，其外觀設計也考慮了美觀性和安全性。在現代城市中，鑄鐵井蓋的外形設計愈發多樣，滿足不同城市風貌的需求。

五、結語

鑄鐵井蓋圖集02s515以其優越的性能、標準化的設計和廣泛的應用范圍，成為了眾多市政工程、道路建設以及工業園區的重要組成部分。隨著城市化進程的加快，對高質量井蓋的需求愈加迫切，而鑄鐵井蓋圖集02s515無疑是符合這一需求的最佳選擇。通過采用這一標準設計，可以大大提升井蓋的使用壽命，減少維護成本，保障城市基礎設施的安全與穩定。
